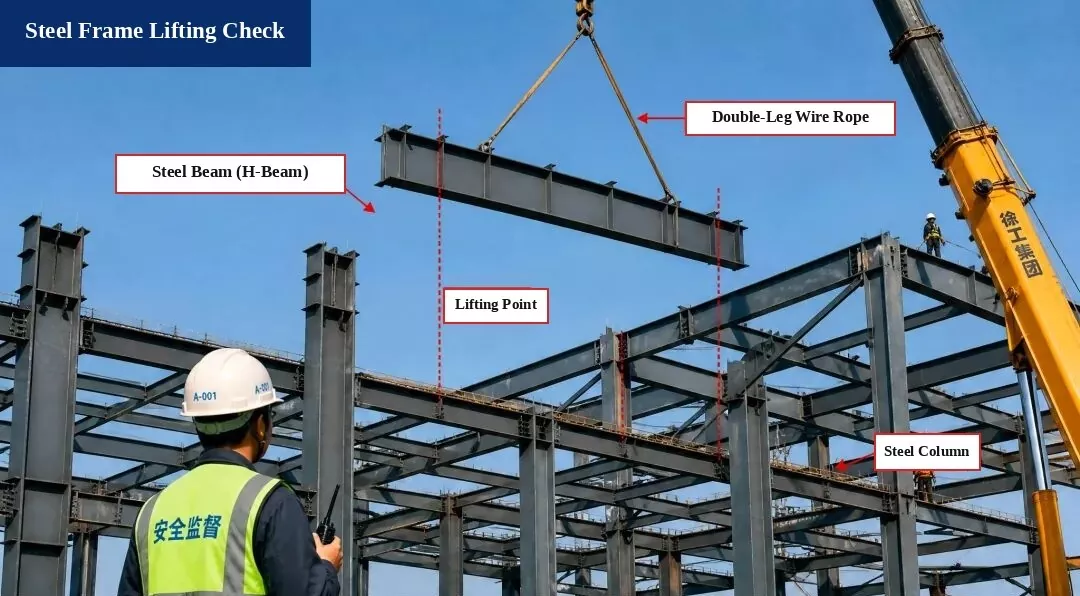

1. Stol Frame Lift Check (Hoisting Berechnung)

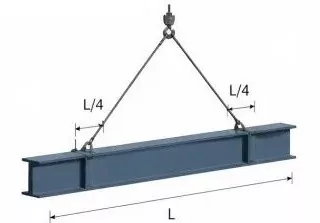

I. Ophiewe Diagramm

Member:Stahlstrahl H500×200×10×16, Längt L = 12,0 m

Lift Punkten:Setzt op L / 4 vun all Enn vum Strahl

Schlaang Wénkel:α ≈ 60°

II. Belaaschtung Berechnung

1. Selbstgewiicht vum Beam:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Dynamic Load Factor:Huelt 1.1

3. Gewiicht vun Slings:Ignoréiert (vernoléissegt)

4. Total Lift Last:
P = G × 1,1 = 219,9 kN

5. Schlaangspannung (equilibréiert Belaaschtung):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Sling Sécherheet Check

1. Schlaang Typ:φ20 Stahlseil, Brochlast Fb = 360 kN

2. Sécherheetsfaktor (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

Erfëllt Standard Ufuerderunge!

Iwwerpréift Conclusioun:
D'Liftoperatioun ass sécher a entsprécht Code Ufuerderunge.

Referenz Standarden

• Code fir Bau vun Stol Strukturen (GB 50755-2012)

• Technesch Code fir d'Sécherheet vu Liften an Hiewen am Bau (JGJ 276-2012)

Sécherheetsnotizen:

1. Iwwerpréift de Stahlstrahl, Drahtseeler a Hebeinstrumenter virum Hebe fir sécher ze sinn, datt se sécher an zouverlässeg sinn.

2. Gitt eng engagéiert Persoun fir den Hebeprozess ze dirigéieren. Keen däerf ënner dem opgehuewe Strahl stoen.

3. Stop opzehiewen Aarbecht direkt wann Wandvitesse Niveau erreecht 6 oder méi héich.

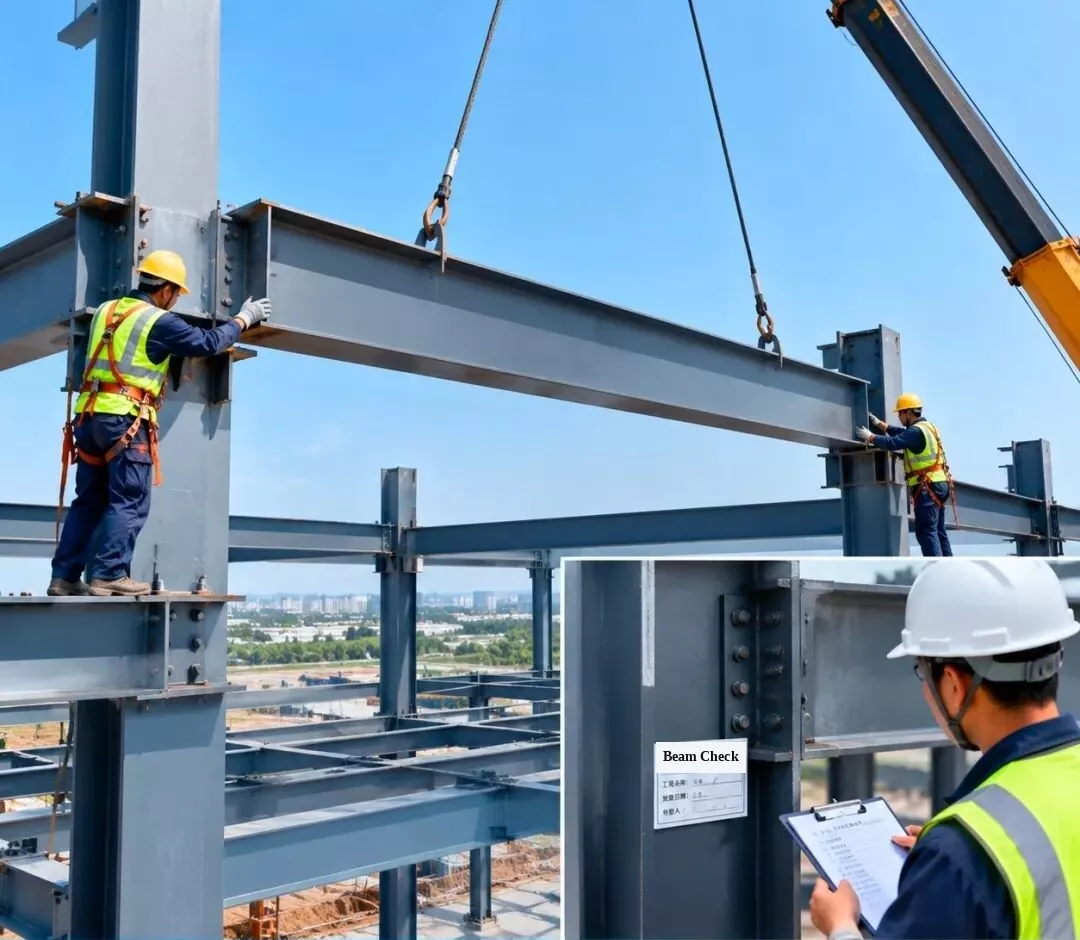

2. Stol Frame Installatioun an Inspektioun - Steel Beam Installatioun

Lift de Stahlstrahl an seng geplangten Positioun, kontrolléiert dann d'Verbindungsgelenk an approuvéiert fir sécherzestellen datt d'Installatiounsqualitéit den Designfuerderunge entsprécht.

[Inset Tag op Kolonn: Steel Beam Installatioun Inspektioun | Projet Numm: Workshop #1 | Inspektioun Datum | Inspekter]

3. Stol Frame Installatioun an Inspektioun - Steel Roof Truss Installatioun

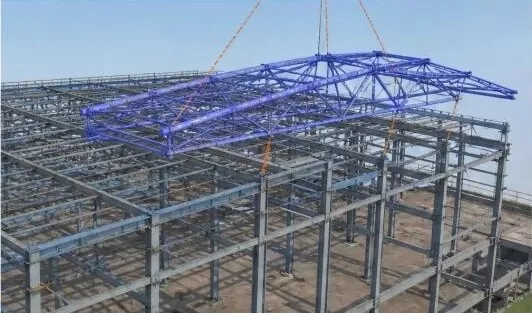

1. 3D BIM Simulatioun:Simuléiert d'Installatioun vu Stahldachstrooss fir den Hebeplang an d'Installatiounsuerdnung ze verbesseren.

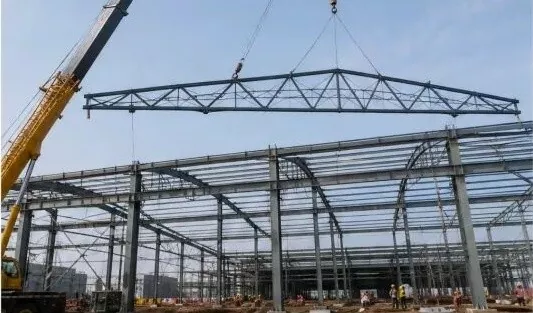

2. Roof Truss Lift:Benotzt e Camionskran fir de Truss opzehiewen a lues a lues an d'Positioun ze setzen, während se equilibréiert hält.

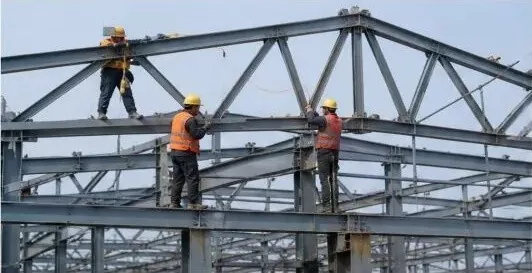

3. Positionéierung & Temporär Fixéierung:Nodeems d'Dachstrooss op der Plaz ass, befestegt se temporär an ajustéiert seng Positioun an Héicht (Héicht).

4. Héichstäerkt Boltverbindung:Dréckt d'Héichstäerkt Bolzen no den Designregelen fir eng staark Verbindung ze garantéieren.

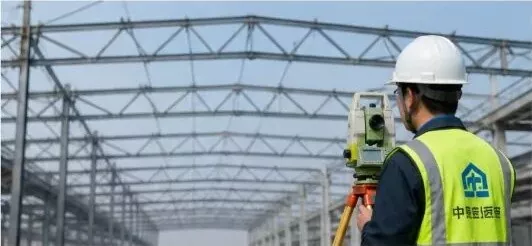

5. Installatioun Inspektioun:Iwwerpréift d'Truss Héicht, Spann, Béie (Oflehnung) a vertikal Ausrichtung fir sécher ze stellen datt se de Code entspriechen.

6. Inspektioun Record:Nodeems Dir d'Inspektioun passéiert, fëllt de Rekordformular aus a gitt op den nächste Bauschrëtt.

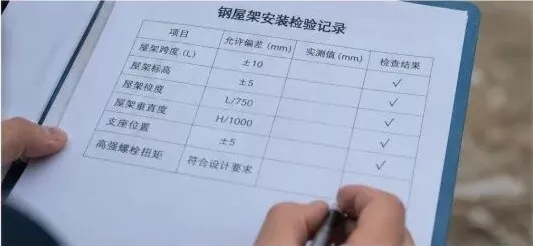

Stol Daach Truss Installatioun Inspektioun Record

Inspektioun Artikel	Erlaabt Feeler (mm)	Moosswäert (mm)	Iwwerpréift Resultat
Truss Span (L)	± 10	—	√ (Pass)
Truss Héicht (Héicht)	± 5	—	√ (Pass)
Truss Béie (Deflektioun)	L/750	—	√ (Pass)
Truss Vertikal Ausriichtung	H / 1000	—	√ (Pass)
Ënnerstëtzung Positioun	± 5	—	√ (Pass)
Héich-Kraaft Bolt Dréimoment	Erfëllt Design Ufuerderunge	—	√ (Pass)

Schlëssel Kontroll Punkten:

Iwwerpréift all erakommen Stol Deeler op der Plaz hir Zort z'iwwerpréiwen, Gréisst, an Weld Qualitéit;
Benotzt e sécheren a praktesche Hebeplang fir d'Liewesécherheet ze garantéieren;
Ajustéieren a fixen de Truss direkt nodeems se an der Positioun gesat gëtt;
Spannen all héich-Kraaft Bolzen richteg an Test hir Dréimoment no de Code;
Maacht eng voll Inspektioun fir sécher ze stellen datt déi installéiert Struktur all Design a Code Ufuerderunge entsprécht.

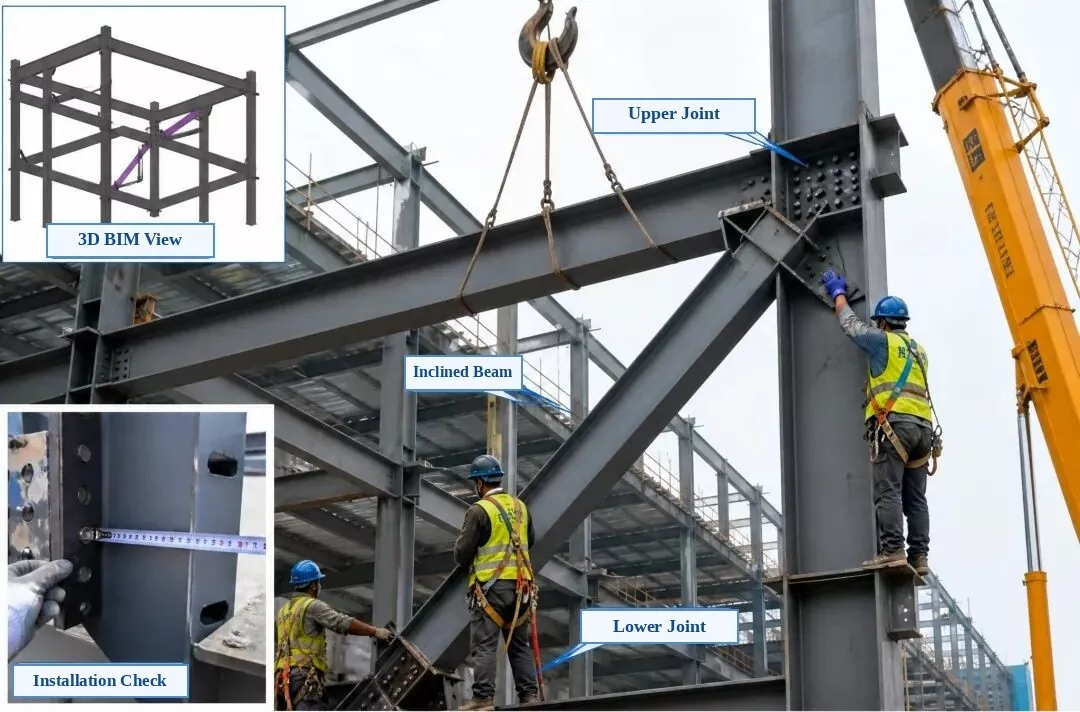

4. Stol Frame Installatioun an Inspektioun - Schréiegt Steel Beam Installatioun

Extraitéiert Fotoetiketten:Top-lénks Inset: 3D BIM View | Ënnen-lénks Inset: Installatiounskontroll | Haaptfoto: Uewerverbindungsverbindung, Schréiegt Stahlstrahl (Diagonal Klammer), Ënnerverbindungsgelenk

Steel Frame Installatioun an Inspektioun - Schréiegt Steel Beam Installatioun

1. Pre-Installatioun Check:Préift d'Deelnummer, d'Gréisst, d'Schraubenloch Positiounen an d'Verbindungsplack Richtung. Vergewëssert Iech datt d'Kontaktflächen flaach, propper a fräi vu Burrs oder Ueleg sinn.

2. Ophiewen a Positionéierung:Benotzt zwee Hebepunkte fir de schrägende Strahl lues op d'Plaz opzehiewen. Fixéiert et temporär a vergewëssert Iech datt souwuel déi iewescht wéi déi ënnescht Gelenker präzis mat der Stahlkolonn an de Strahl oppassen.

3. Ausriichtung an Upassung:Ajustéiert d'Mëttlinn Positioun, Héicht a vertikal Ausrichtung vum Schrägstrahl fir d'Designfuerderunge gerecht ze ginn. Fëllt déi permanent Verbindung no der Ausrichtung aus.

4. Verbindungsmethod:Connect mat héich-Kraaft Bolzen. Späert se gläichméisseg aus dem Zentrum no baussen op béide Säiten wéi néideg vum Design, a markéiert all Bolzen no der leschter Spannungsinspektioun.

5. Installatioun Inspektioun:Iwwerpréift d'Mëttlinn Positioun, Héicht, vertikal Ausrichtung, Dichtheet vun der Plackekontakt, a Schrauwenqualitéit. Alles muss de Code fir Akzeptanz vun der Bauqualitéit vu Stahlstrukturen erfëllen (GB 50205).

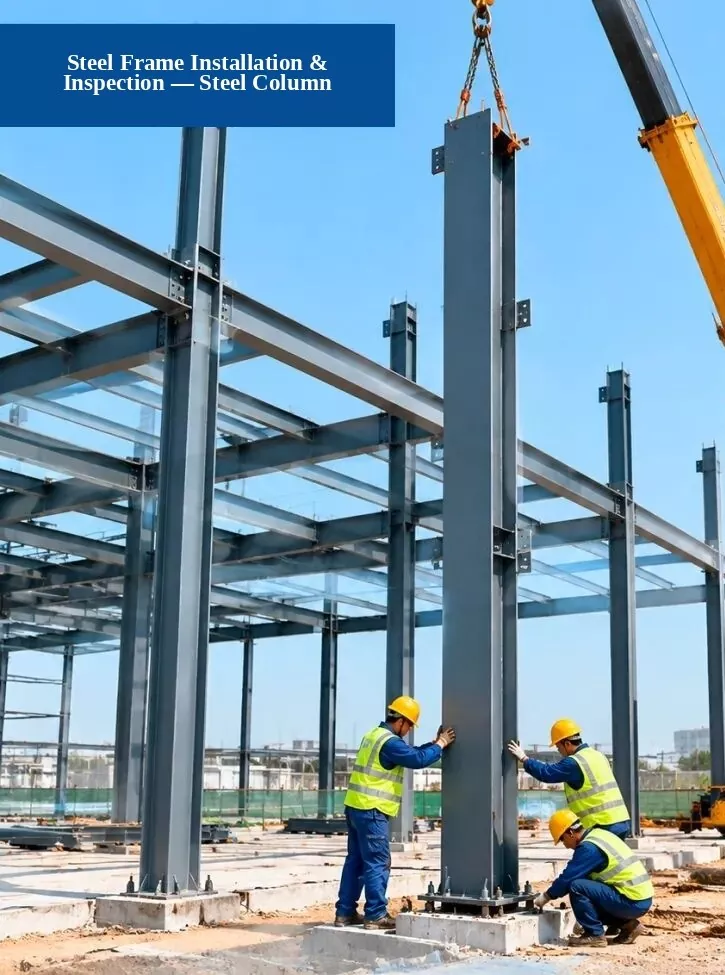

5. Stol Frame Installatioun an Inspektioun - Stol Kolonn Installatioun

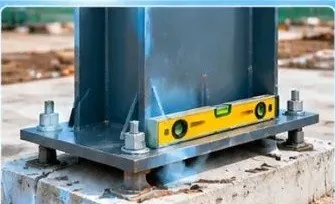

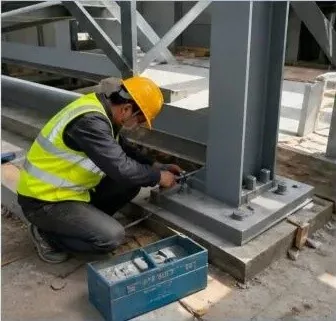

1. Fondatioun Check:Iwwerpréift ob d'Anker Bolzen Positiounen, Fondatioun Héicht, a Fundament Dimensiounen den Design Ufuerderunge treffen.

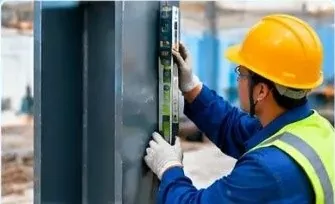

2. Vertikal Ausriichtung Check:Benotzt eng Gesamtstatioun, Laser Plumb oder riichtaus Niveau fir ze kontrolléieren wéi riicht (vertikal) d'Stolkolonne steet.

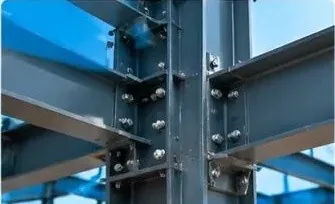

3. Verbindung Qualitéit Check:Kontrolléiert ob d'Héichstäerkt Bolzen, Schweißen a Verbindungsplacke de Standardfuerderunge entspriechen.

Bauprozess:1. Virbereedungsaarbecht → 2. Lift & Place Steel Column → 3. Installéieren & Séchert → 4. Inspektioun & Akzeptanz

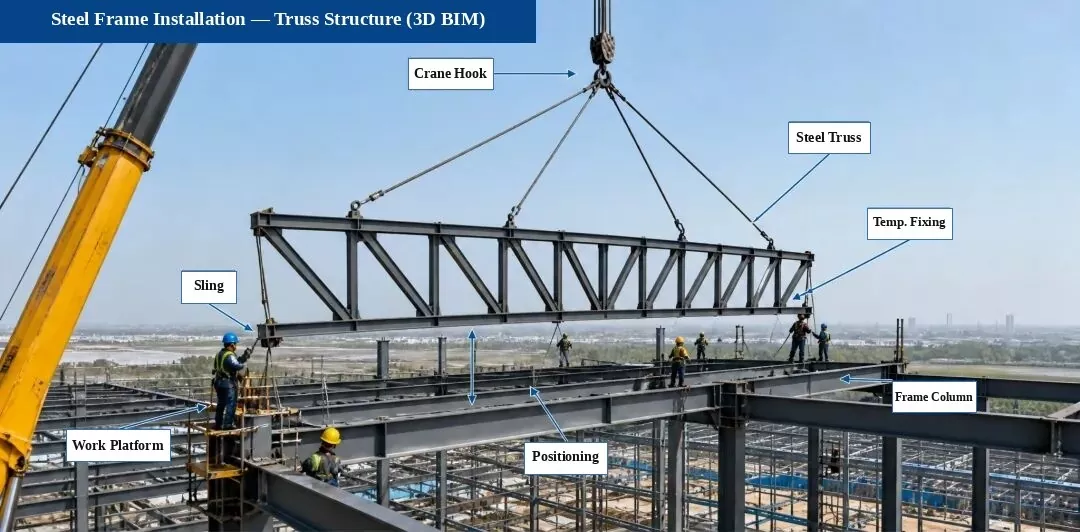

6. Steel Frame Installatioun - Truss Struktur Installatioun (3D BIM Diagramm)

Installatioun Prozess Flow:Ëmfro & Marquage → Support Check → Lift & Place → Temporär Fixéierung → Alignement & Upassung → High-Strength Bolt Connection → Schweess (wann néideg)

Schlëssel Installatioun Punkten:

Virun der Erhiewung, kontrolléiert d'Ënnerstëtzungszentrallinn, d'Héicht an d'Abbedded Deel Positiounen;
Befestegt Windguide Seeler (Taglines) beim Heben fir de Truss stabil ze halen;
Ajustéieren an temporär sécher de Truss direkt no der Plazéierung fir Biegen oder Verzerrung ze vermeiden;
Héichstäerkt Bolzenverbindungen mussen Design- a Coderegelen verfollegen an op déi néideg Dréimoment festgehal ginn;
Weld Qualitéit muss de Regelen am Code fir Akzeptanz vun Bau Qualitéit vun Stol Strukturen treffen (GB 50205).

Schlëssel Inspektioun Punkten (Site Fotoen):

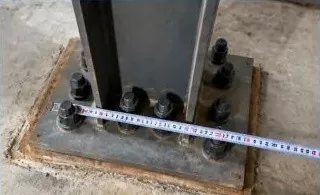

1. Ënnerstëtzung & Joint Check

Préift d'Positiounen an d'Héichte vun de Stützbolten, d'Shimplacken an d'Embedded Deeler fir sécher ze stellen datt se Designfuerderunge entspriechen.

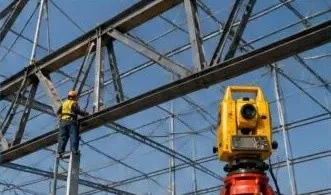

2. Truss Ausriichtung Check

Benotzt eng Gesamtstatioun fir d'Mëttlinn, d'Héicht an d'Biege vum Truss ze moossen, a maacht Ausriichtungsanpassungen.

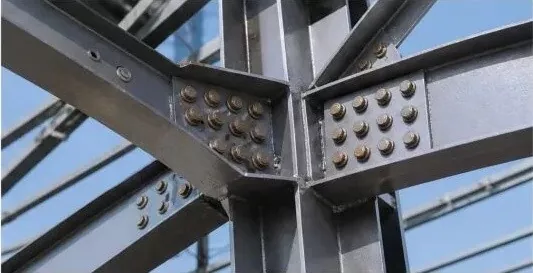

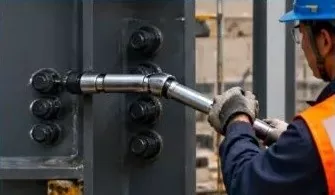

3. High-Strength Bolt Check

Iwwerpréift d'Zuel, d'Gréisst an d'Dréimoment vun den Héichstäerkt Bolzen, a retest se wéi néideg vum Code.

Notiz:D'Truss Struktur an dësem Projet ass viraus an der Fabréck zesummegesat an an Sektiounen op der Plaz opgehuewe fir eng korrekt Installatioun, Qualitéit a Sécherheet ze garantéieren.

7. Stol Frame & Profiléiert Metal Daach Blat Installatioun an Inspektioun

Stol Frame Installatioun an Inspektioun

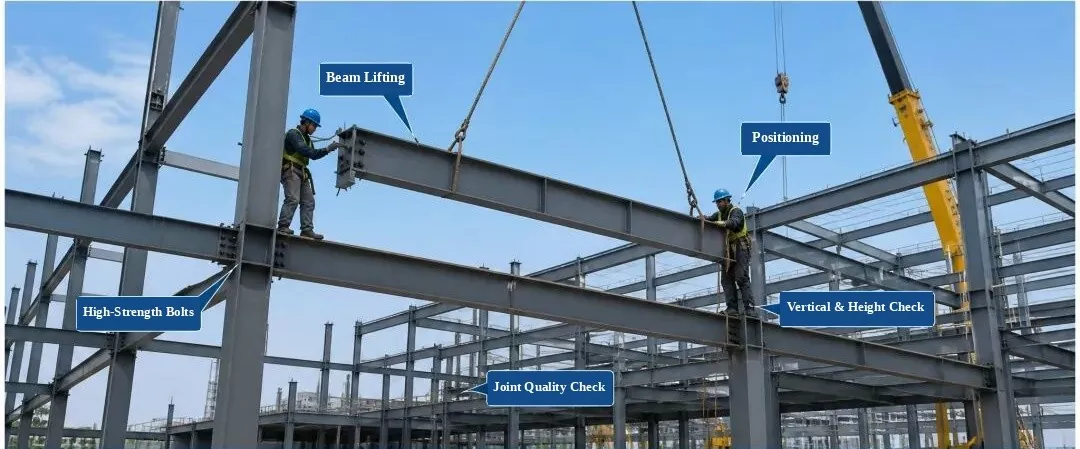

(Etiketten: Beam Lifting, Positioning, High-Strength Bolts, Vertical & Height Check, Joint Quality Check)

1. Entréeën Deel Check:Kontrolléiert d'Materialqualitéit, d'Gréisst, d'Uewerflächenkonditioun an d'Richtegkeet. Installéiert nëmmen nodeems d'Inspektioun passéiert.

2. Prozess Kontroll:Kontroll Deel Positionéierung, Héicht, vertikal Ausrichtung, a Bolzenschrauwen während der Installatioun.

3. Inspektioun Artikelen:Centerline Positioun, Héicht, vertikal Ausriichtung, Uewerflächflächheet, a Bolzenverbindungsqualitéit.

4. Qualitéitsstandard:Muss de Code fir Akzeptanz vun der Bauqualitéit vu Stolstrukturen erfëllen (GB 50205-2020).

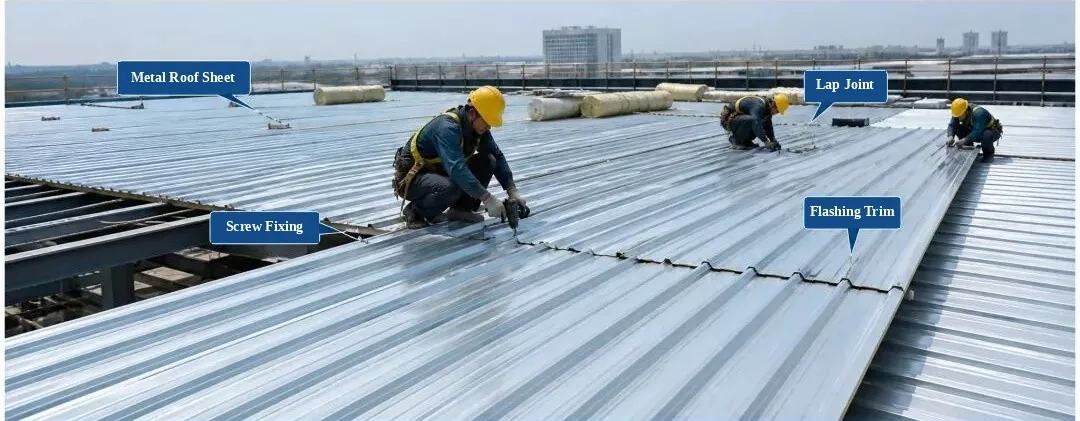

Profiléiert Metal Roof Sheet Installatioun & Inspektioun

(Etiketten: Metalldachplack, Lap Joint, Self-Tapping Screw Fixing, Flashing Trim)

1. Material Iwwerpréiwung:Kuckt de Panelprofil, d'Dicke, d'Beschichtung an d'Faarf. Benotzt nëmmen nodeems Dir Inspektioun passéiert.

2. Installatioun Regelen:Iwwerlappt d'Panelen korrekt a fixéiert se fest. Halt d'Schraufabstand bannent Standardgrenzen, ouni fehlend oder falsch plazéiert Schrauwen.

3. Inspektioun Artikelen:Dachflächheet, Iwwerlappungsbreet, Befestigungspunktabstand, a Waasserdichtdetailer.

4. Qualitéitsstandard:Muss den Technesche Code fir Metal Roof Engineering treffen (GB 50345-2012).

8. Stol Frame Installatioun an Inspektioun - Stol Stairs an Handrail Installatioun

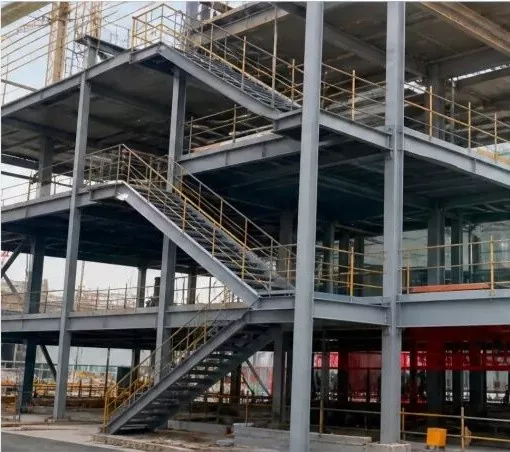

1. Fäerdeg Stahl Trapen a Gelänner (Site Foto)

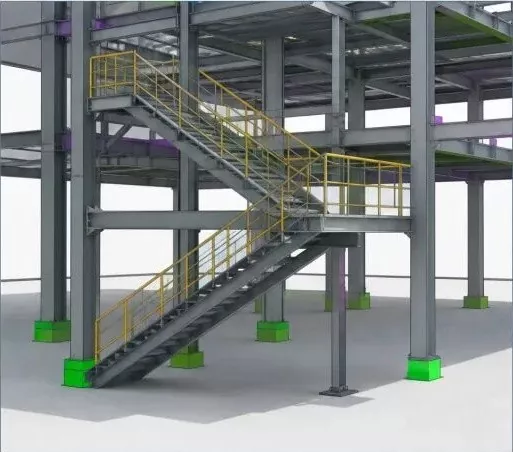

2. 3D BIM Modell (Stol Trapen a Gelänner)

3. Stahl Trapp Installatioun (Site Aarbecht)

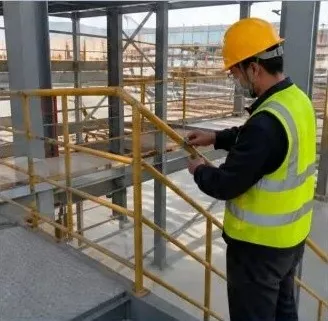

4. Handrail Installatioun (Site Aarbecht)

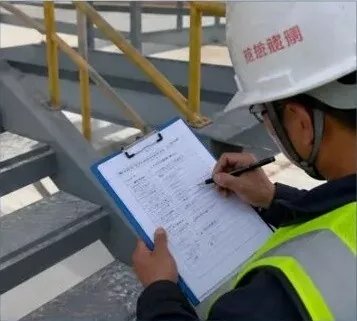

5. Installatioun Qualitéit Inspektioun (Site Check)

Uweisungen:

Virun Installatioun vun Stol Trap an handrails, duebel-Check de Komponent Dimensiounen, Héichten, an Layout centerlines;
Wann Dir bolted Verbindungen benotzt, kontrolléiert d'Schraubegréisst, Quantitéit an Dréimoment fir eng fest Verbindung ze garantéieren;
Installéiert Handrails musse fest a riicht sinn, mat voller a glatter Schweißen déi den Design a Code Ufuerderunge treffen;
Maacht eng Qualitéitsinspektioun no der Installatioun a fëllt den Inspektiounsrekord aus fir d'Qualitéit vum Projet ze garantéieren.

Bauprozessnormen fir Stahlstrukturen (Stahlrahmen)

Stol Strukturesgi wäit am haitegen Baumaart benotzt fir Baurahmen ze bauen, a si wäerten an Zukunft d'Haaptwahl fir primär Baustrukturen ginn. Stolstrukturen hu vill Ënnerkategorien, Strukturarten a Komponenttypen. Baséierend op de strukturelle System si se a véier Haaptarten opgedeelt: Portalrahmen, Raumgitter, Trusses a Framestrukturen.
