Néng Schlësselpunkte fir den Design an de Bau vun Stol Struktur Factory Gebaier

Stol Struktur Fabréck Gebaiersi wäit am Bauingenieur unerkannt ginn, well se séier ze bauen, liicht am Selbstgewiicht, gutt seismesch Leeschtung hunn an ëmweltfrëndlech sinn. Am Design vun Industriegebaier hu se lues a lues déi méi schwéier Betonstruktur ersat.

Stahlstrukturen sinn net laang a China benotzt ginn, an hir detailléiert Design a Bautechnike ginn nach ëmmer entwéckelt. Obwuel Stol Struktur industriell Gebaier bidden vill Virdeeler, Stol als Material huet och Nodeeler-zum Beispill, schlecht Feier Resistenz an eng Tendenz zu corrode. Dës Faktore musse berücksichtegt ginn souwuel beim Design wéi och beim Bau.

I. D'Haaptrei Virdeeler vun Stol Struktur Factory Gebaier

Wéi am Resumé ernimmt, d'Haaptvirdeeler vunStol Struktur industriell Gebaiersinn wéi follegt. Éischtens, wat d'Konstruktiounsgeschwindegkeet ugeet: Stahlkomponenten kënnen an enger Fabrik Mass produzéiert ginn; Konstruktioun ass einfach an d'Erhiewung ass séier, wat d'Bauzäit staark verkierzt. Zweetens, wat d'Selbstgewiicht ugeet: d'strukturell Gewiicht vum Gebai kann ëm ongeféier 30% reduzéiert ginn; Dëst ass besonnesch wirtschaftlech op Siten mat gerénger Fundamentlagerkapazitéit oder héich seismesch Befestegungsintensitéit, wou d'Gesamtwirtschaft besser ass wéi déi vu Betonstruktursystemer. Schlussendlech, am Sënn vum Ëmweltschutz: Stolkonstruktioune gehéieren zu der Famill vun ëmweltfrëndleche grénge Bausystemer; Stol selwer ass en héichstäerkt, héicheffizient Material mat héije Verwäertungswäert, an et erfuerdert keng Schalung beim Bau.

II. D'Wichtegkeet vum Zeechnen Design

Zeechnungen sinn d'Basis vum Bau an all Projet. Wärend der Designphase vun engem Stolstruktur Industriegebai sollen d'professionnell Techniker vun der Konstruktiounsunitéit organiséiert ginn fir eng gemeinsam Zeechnungsrevisioun auszeféieren, d'Zeechnunge fir "Feeler, Noléissegkeeten, Kollisiounen a Mängel" ze iwwerpréiwen, sou datt d'Problemer geléist ginn ier de Bau ufänkt an den Impakt vun Zeechnungsprobleemer op Qualitéit an Zäitplang op e Minimum gehale gëtt. Fir e Stolstrukturprojet solle separat Konstruktiounsorganisatiounsdesign fir d'Fabrikatiounsstadium an d'Erhiewungsstadium virbereet ginn; D'Fabrikatiounsprozessdokument soll d'Qualitéitsnormen an d'technesch Ufuerderunge vun all Prozess an Ënnerartikel an der Fabrikatiounsstadium ofdecken, souwéi déi spezifesch Moossnamen, déi opgeholl gi fir d'Produktqualitéit ze garantéieren.

III. Design Prinzipien fir de Bracing System

Fir de raimleche Verhalen vum Gebai ze garantéieren, seng Gesamtsteifheet ze verbesseren, horizontal horizontal Kräfte widderstoen an iwwerdroen, exzessiv Verformung vun de Memberen ze vermeiden, Knollen vu Kompressiounsmemberen ze vermeiden, an d'allgemeng Stabilitéit vun der Struktur ze garantéieren, soll en zouverléissege Spannsystem arrangéiert ginn no der Strukturform vum Gebai, dem Kranlayout, der Layout vum Kran, der Héicht vun der Vibratiounsausrüstung, dem Atelier, der Héicht vun der Vibratiounsausrüstung, der Spann an der Spann. All Temperaturzone soll mat engem stabilen Inter-Kolonn-Verstäerkungssystem ausgestatt sinn, arrangéiert a Koordinatioun mat dem Daach lateralen horizontalen Spannung. D'Positioun vun der ënneschter Kolonn-Bracing ass e Schlësselfaktor, deen d'Richtung vun der Längsdeformatioun bestëmmt an d'Quantitéit vum thermesche Stress beaflosst; den ënneschten Kolonn bracing soll esou no wéi méiglech op d'Mëtt vun der Temperatur Zone gesat ginn, sou datt longitudinal Memberen wéi Crane Trägere kënnen ausbaue a fräi Kontraktioun Richtung béid Enden wéi d'Temperatur Ännerungen. Wann d'Temperaturzone kuerz ass, gëtt en eenzegen Set vu méi nidderegen Kolonn-Bracing normalerweis an der Mëtt gesat. Wéi och ëmmer, wann d'Temperaturzone méi laang wéi 150 m ass, sollten zwee Sätz vu méi nidderegen Kolonnen an der Zone installéiert ginn fir d'Längssteifheet ze garantéieren; Si sollten sou wäit wéi méiglech am mëttleren Drëttel vun der Temperaturzone plazéiert ginn, an d'Zentrum-ze-Zentrum-Distanz tëscht deenen zwee Sätz däerf net méi wéi 72 m sinn, fir exzessiv thermesch Belaaschtung ze vermeiden.

IV. Schlëssel Punkte fir seismesch Design

Wann Dir de seismesche Design vun engem Stolstruktur Industriegebai ausféiert, sollten déi folgend Punkten notéiert ginn. Eischtens, wat allgemeng Layout ugeet, soll d'Mass an d'Steifheit vun der Struktur gleichméisseg verdeelt ginn, sou datt d'Gebai gläichméisseg geluede gëtt an op eng koordinéiert Manéier deforméiert; ongläiche Steifheit sollt vermeit ginn, well et en ongewollten Effekt op d'seismesch Leeschtung huet. Fir déi transversal Struktur soll e steife Frame, oder e Frame, an deem d'Dachstrooss steif mat de Sailen verbonnen ass, ugeholl ginn, sou datt d'Laaschtleeschtung vum Stol voll benotzt gëtt an d'transversal Verformung reduzéiert gëtt. Zweetens, Stol Struktur Gebaier versoen normalerweis net well d'Stäerkt vun Memberen net genuch ass, mee well Memberen buckle; dofir, eng gutt arrangéiert bracing System datt d'allgemeng Stabilitéit vum Gebai garantéiert ass besonnesch wichteg. Endlech, ënner Äerdbiewen Aktioun, niddereg-Zyklus Middegkeet geschitt, a seng Effekt op d'Gebai muss am Design considéréiert ginn. Den Design vun strukturell Verbindungen soll suergen, datt gemeinsame Echec net geschitt virun der voll-Sektioun nozeginn vun der strukturell Memberen; d'Membere sollen erlaabt sinn an d'Plastikbühn anzegoen, fir datt se seismesch Energie voll absorbéiere kënnen an hir seismesch Kapazitéit entwéckelen.

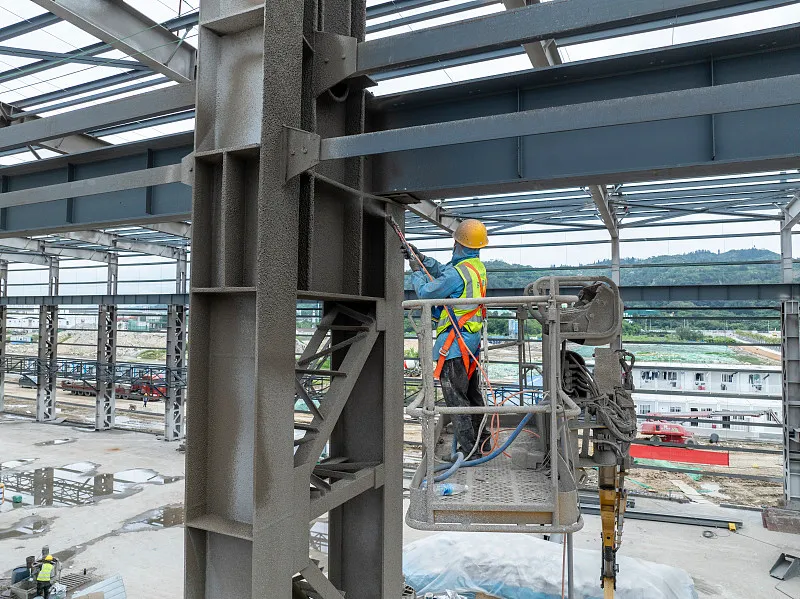

V. D'Wichtegkeet vun Hëtzt- a Feier-Resistenz Design

Stol Struktur industriell Gebaierhunn schlecht Feier Resistenz. Wann Stol iwwer 100 °C erhëtzt gëtt, fällt seng Kraaftkraaft erof a seng Plastizitéit erhéicht wéi d'Temperatur eropgeet. Ronderëm 250 °C erhéicht d'Trennstäerkt vum Stol liicht, während seng Plastizitéit erofgeet - e Phänomen bekannt als blo Brttleness. Iwwer 250 °C fänkt d'Stol un ze kräischen. Bei ongeféier 500 °C fällt d'Stäerkt vum Stol esou niddereg, datt d'Stolstruktur zesummebrécht. Dofir, wann d'Uewerflächentemperatur vun enger Stahlstruktur méi wéi 150 ° C ass, muss thermesch Isolatioun a Brandschutzdesign zur Verfügung gestallt ginn (normalerweis erreecht duerch Hëtztbeständeg, Feierschutzbeschichtungen).

Am Bau vunStol Struktur industriell Gebaier, vill praktesch Problemer entstinn; hei analyséiere mir nëmmen déi prominentst.

VI. Befestegt Anker Bolzen Während dem Bau

Et kann gesot ginn, datt ob d'Anker Bolzen fest installéiert ass, ass fundamental fir d'Stabilitéit vun engem Stol Struktur industriell Gebai. D'Genauegkeet vun den Ankerbolten beaflosst direkt d'Positionéierung vun der Stahlstruktur. Anker Bolzen musse mat strikt Präzisioun agebonne ginn: Achsabweichung ± 2,0 mm, an Héicht ± 5,0 mm. Virun der Installatioun vun de Kolonneankerbolten, projizéieren all Achs vum horizontalen Kontrollnetz op d'Uewerfläch vun der Kolonnfundament an d'Schläif zoumaachen, fir d'Installatiounsgenauegkeet vun de Bolzen ze garantéieren; markéiert dann déi baussenzeg Kante vun de Sailen no den Axen. Soubal d'Ënnerstëtzungsrahmen (Shoring) fir d'Kolonnverankerungsbolten opgeriicht ass, transferéiert déi erfuerderlech Héicht op de Stahlröhrerahmen.

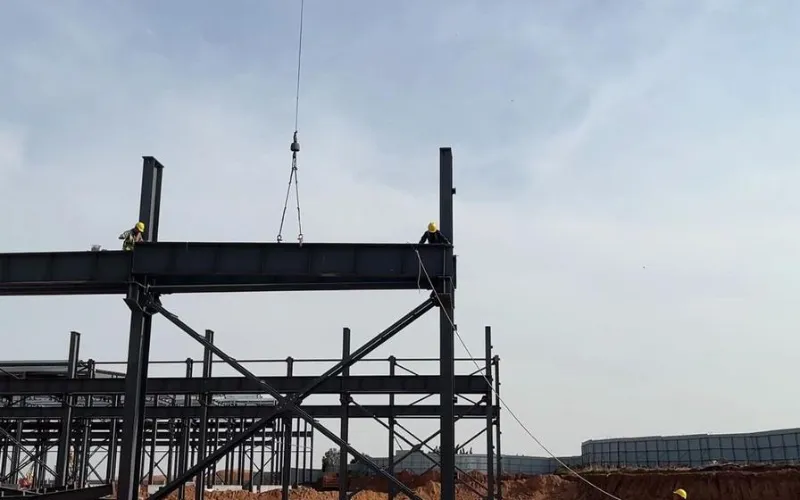

VII. Virsiichtsmoossnamen Beim Hiewen

D'Haaptvirsiichtsmoossname sinn wéi follegt. Fir d'éischt markéieren d'Kräizzentren op der Basisplack vum Kolonnfuss an d'Mëttlinne vun den Ankerbolten, a botzen d'Schéier Lächer an der Kolonnbasis; nodeems d'Stolkolonne an der Positioun ass, ajustéiert seng Héicht an dréit d'Nëss fest. Zweetens, nodeems d'Stahlsäulen an engem Gebitt opgeriicht sinn, installéiert d'Kraaftstäbchen (Verbindungsmemberen), fir d'allgemeng Stabilitéit vun de Säulen ze garantéieren an ze verhënneren, datt se verformt ginn wann d'Stahlbalken geheien. Endlech, hieft d'Stolstrahlen: verbannen d'Pairen vu Strahlen an der Mëtt vun der Loft a maachen d'initial Spannung vun den Héichstäerkt Bolzen; den éischte Strahl soll mat véier Guy Dréit ofgepëtzt geséchert ginn ze verhënneren, datt et op eng Säit kippt.

VIII. Schwieregkeeten beim Installéiere vum Crane Beam System

Wärend der Konstruktioun musse Kranstrahlen strikt aus der Kolonnbefestegt Bucht installéiert ginn, am Aklang mat de Spezifikatioune. Eemol d'Inter-Kolonn bracing installéiert a verbonne ass, et Formen eng relativ stabil raimlech Steiffness Eenheet; Installatioun vun dëser Bucht ass méi sécher a garantéiert och datt d'Erstellung vun de Kranstrahlen net d'Vertikalitéit vun de Sailen beaflosst. Wärend der Installatioun sollten d'Shimplacke ënner Kranstrahlen mat groussen Enn-Sektiounabweichungen plazéiert ginn; dës shims mussen an der Plaz geschweest ginn nodeems de Kranstrahlsystem ugepasst ass, an d'Trägere solle präzis géint d'Pre-set Positionéierungslinnen ausgeriicht ginn. D'Bremssystem soll formell eréischt verbonne sinn nodeems d'Kranstrahlen ugepasst a fixéiert goufen. Wann d'Bremsplack mat der Kranstrahl duerch Héichstäerkt Bolzen an dem Hilfstrooss duerch Schweißen verbonnen ass, ass d'Sequenz wichteg: éischt d'Bremsplack mam Kranstrahl mat Héichstäerkt Bolzen verbannen an d'initial Spannung maachen; da passt d'Hëllefstrooss un, schweißt et op d'Bremsplack, a maacht d'Finale Spannung vun den Héichstäerkt Bolzen; schlussendlech, Schweess der Brems- Plack op d'Hëllef Truss. Souwuel d'Spannung vun den Héichstäerkt Bolzen an d'Schweißen vun der Bremsplack sollen aus dem Zentrum vun all Plack op béide Kante virugoen, fir intern Stress an der Plack ze reduzéieren.

IX. Stacking vun Stol Komponente

Fir d'Erhiewung méi einfach ze maachen, sollten Stahlkomponenten op eng raisonnabel Manéier gestapelt ginn nodeems se op der Plaz ukommen. D'Prinzipien sinn: Komponenten, déi dréngend fir d'Erhiewung gebraucht ginn, sollen direkt op der Plaz gestapelt ginn, no der Ophiewungssequenz - déi fir d'éischt eropgeheien ginn, an déi, déi spéider geheien ginn, ginn ënnen; Komponenten, déi net dréngend gebraucht ginn, sollen temporär op der Plaz gelagert ginn. Wann Dir stackelt, halen d'Säulen an d'Trägere getrennt, a stackelen se no der Achs. De Lagerhaff soll vun designéierte Personal geréiert ginn; Komponente solle géint d'Versuergungsfuerderunge an d'Liwwerlëscht gezielt ginn, an d'Opzeechnunge solle gelagert ginn. H-Sektioun Memberen mussen oprecht gespäichert ginn, ni flaach. All Komponent muss op d'mannst zwee Punkten ënnerstëtzt ginn; d'Ënnerstëtzung Punkten soll op ongeféier ee siwenten vun der Spann vun de Member Enn läit. Wann Dir an Schichten stackelt, sinn net méi wéi dräi Schichten erlaabt; Holzblocken musse richteg tëscht Schichten plazéiert ginn fir se Niveau ze halen, an d'Ënnerstëtzungspunkte musse vertikal ausriichten.
