On-Site Steel Struktur Assemblée + Integral Hoisting Construction Workflow + Schlëssel Iwwerleeungen

Aféierung:AnStol Struktur Konstruktioun, "Buedemmontage + Heavy-Crane integral hoisting" (d'Struktur komplett um Buedem montéieren an se als eenzeg Eenheet mat schwéiere Kranen op d'Positioun ophiewen) ass eng vun de Käschte-effikass, sécher a qualitativ kontrolléiert Baumethoden déi haut verfügbar sinn.

Am Verglach mat "Héich-Héicht loose Assemblée" (Komponente Stéck fir Stéck héich an der Loft montéieren), reduzéiert dës Method wesentlech geféierlech Aarbecht op Héicht, reduzéiert Schweess Mängel Tariffer, a kontrolléiert effektiv strukturell Deformatioun. Wéi och ëmmer, et erfuerdert strikt Buedemplazvirbereedung, Héichpräzis Versammlung Jig Setup, rigoréis Hebetechnik Berechnungen, a flawless Signaliséierung a Kommando op der Plaz.

Drënner ass eng ëmfaassend a standardiséierte technesche Guide firop der Plaz Stol StrukturAssemblée an integral hoisting-strukturéiert mat kloer workflows a praktesch, einfach technesch Ufuerderunge fir einfach Referenz.

I. Kär Iwwersiicht vun der Konstruktioun Method

Construction Workflow Logik: Fabréck Prefabrizéierung vu Stahlkomponenten a Sektiounen → On-Site Buedemmontage op Jigs → Schweißkorrektur, Weld Inspektioun (NDT) & Lack Touch-up → Een-Stéck Integral Hiewen an Positioun → Fixéieren a strukturell Ausrichtung.

Schlëssel Virdeeler

•  Grond-baséiert Aarbecht uechter: Primär Operatioune ginn um Buedem duerchgefouert, drastesch reduzéieren Fal Risiken an héich-Héicht Gefore.

•  Kontrollbar Qualitéit: Assemblée, Schweißen an Ausriichtung fënnt an engem stabilen, zougängleche Buedemëmfeld statt, wat eng super Präzisioun a Bauqualitéit garantéiert.

•  Héich Konstruktiounseffizienz: Héich Héicht Schweißen a Bolzen ginn miniméiert, wat de Bau Fortschrëtt wesentlech beschleunegt.

Aschränkungen

•  Grouss Assemblée Fläch erfuerderlech: Erfuerdert e grousst, Niveau a gutt kompaktéiert Buedemberäich fir d'Assemblée op der Plaz.

•  Schwiereg Ausrüstung & Strikt Kontrollen: Erfuerdert Héichtonnage Liftkranen a strikt Ingenieursrechnunge fir Hebebedéngungen a Buedemlaaschtungskapazitéit.

Applicabel Szenarie

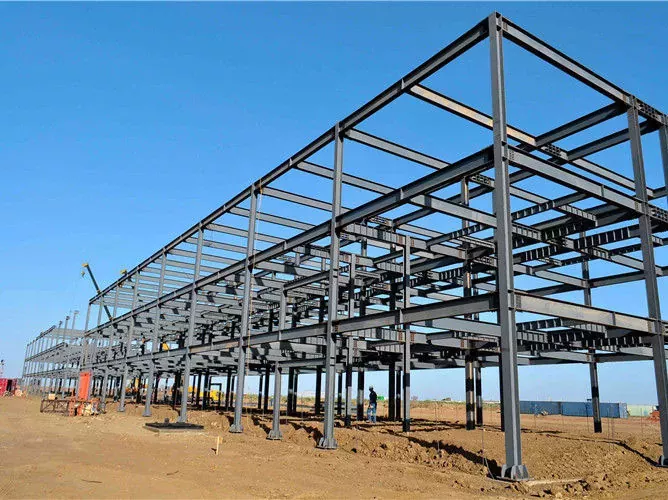

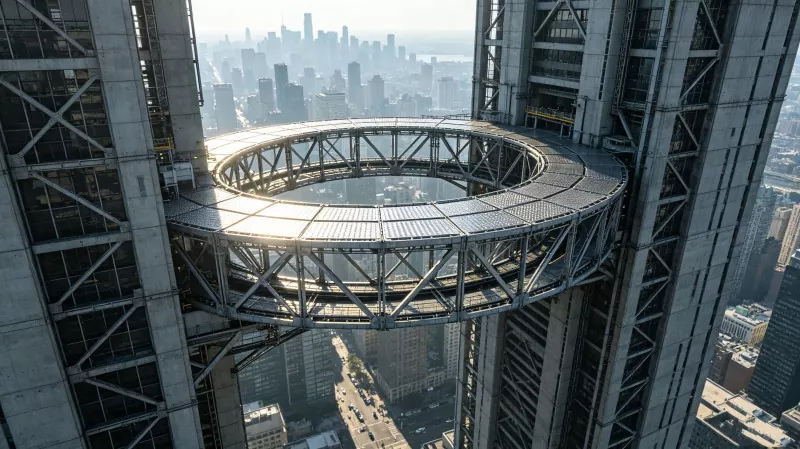

Open-Site Stol Struktur Konstruktioun, wéi grouss-span Stol trusses, Daach Stol Moduler, Multi-span Stol Rummen, a schwéier-Pflicht crane girder Assemblée.

II. Komplett standardiséierte Construction Workflow

Standard Prozess Flow: Konstruktioun Virbereedung → Site Leveling & Compaction → Assemblée Jig Setup & Akzeptanz → Komponent Empfang & Re-Inspektioun → Buedem Assemblée → Welding Works → Weld Testing (NDT) & Anti-Corrosion Paint Touch-up → Lifting Lug & Rigging Integral Test → Formal Lift Positioning Test Feinjustéierung & Temporär Fixéierung → Gitterachsen & Héicht nei iwwerpréiwen → Permanent Verbindung & Befestigung → Rigging Ewechmaachen → Projet Akzeptanz → Assemblée Jig Ofbau

1. Fréi-Etapp Bau Virbereedung (kriteschste Schrëtt)

Wann d'virleefeg Virbereedung net genuch ass, kënnen Themen wéi strukturell Deformatioun, ëmdréinen oder Dimensiounsfehler ganz einfach optrieden während der Montage an ophiewen. Fokusséiert strikt op dës 4 Käraufgaben:

•  Plan Éischt: Bereet Iech en dedizéierten Hoisting Schema. Fir héich-Risiko, super-kritesch Operatiounen, Expert review a formell Genehmegung sinn obligatoresch. Komplett detailléiert Ingenieursberechnunge fir Kranbetribsbedingungen, Memberstress, Buedemlagerkapazitéit a Hebepunktlasten.

•  Material & Dokument Verifizéierung: Inspektéiert Fabréckszertifikater vun der Konformitéit, Millen Testberichter (MTR), Fabréck Net-zerstéierend Testen (NDT) records, an Dimensiounsverifizéierungsblieder. Streng verhënneren datt all net konforme Komponenten op d'Aarbechtsplaz erakommen.

•  Site Layout Planung: Däitlech getrennte Zonen fir Komponentlagerung, Buedemmontageaarbecht a Kranreesen / Outrigger Positionéierung bezeechnen. Fir mëll Buedemfundamenter, ausgruewt a ersetzt mat zolitte Réckfill, kompakt, a plazéiert / härt de Buedem am Viraus.

•  Personal Sécherheet Briefing: Schweißer, Kranoperateuren, Signaler, a Rigger mussen valabel Qualifikatiounszertifikater hunn. Dirigent grëndlech Sécherheet an technesch Briefing fir all Aarbechter, klären individuell Verantwortung a Sécherheet Verbuet.

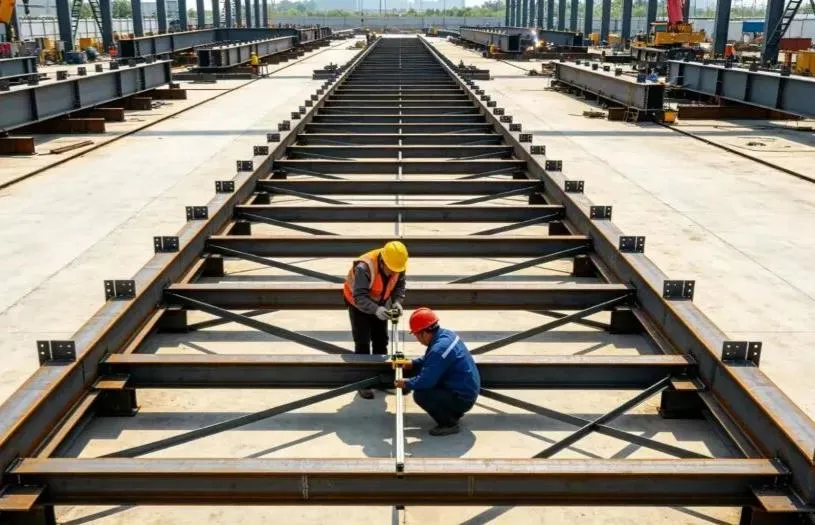

2. Assemblée Jig Opriichten an Akzeptanz

D'Montage Jig (Buedem Ënnerstëtzung Frame) ass essentiel fir Assemblée Präzisioun. Casual Assemblée oder substandard, provisoresch Kaderen sinn strikt verbueden!

•  Benotzt Standard Strukturell Stahl: Fabrikéiert Jigs mat nationalen Standard Stahlsektiounen fir adäquat Steifheet a Stabilitéit ze garantéieren, d'Vermeidung vum Buedem, d'strukturell Oflenkung oder d'Schüttelen nom Belaaschtung.

•  präzis Ausstellung a Positionéierung: Richteg Richtlinnen ausleeën; strikt Kontroll Gitterachsen, Héicht a Levelness. Fir grouss Spannungskomponenten, bauen Pre-Camber (eng virsiichteg Upward Curve) no Design Spezifikatioune fir zukünfteg Sagging ënner Servicelaaschten entgéintzewierken.

•  Dedicated Inspection & Sign-off: Eng spezialiséiert Inspektioun muss nom Ofschloss vum Jig Setup duerchgefouert ginn. Notéiert an archivéiert all Dimensiouns-, Héicht- a Flaachmessungen. De Jig kann nëmme benotzt ginn no der formeller Ofmeldung

3. Komponent Liwwerung an Ground Assemblée

Buedemmontage ass de Schlësselprozess fir d'Gesamtstrukturell Qualitéit ze kontrolléieren. Genau Kontroll ass essentiell:

•  Inbound Komponentinspektioun: Inspektéiert all Komponent bei der Arrivée fir Erscheinung, Versandverformung, Schutzbeschichtungen a Schrauberausrichtung. Riicht a korrigéiert all kleng Deformatiounen virun der Montage.

•  Jig Positionéierung & Upassung: Nodeems d'Komponenten op de Jig gesat hunn, benotzt hydraulesch Jacks a Guy Kabele fir Spann, Achslinnen, Héicht, Root Spalt (Joint Fit-Up Spalt) a vertikal Ausrichtung ze verfeineren a strikt ze kontrolléieren.

•  Tack Welding vun zertifizéierte Schweißer: Zertifizéiert Schweißer musse Schweißschweess maachen (temporär Haltschweißen). D'Tack Weld Längt a Filet Been Gréisst muss technesch Standarden treffen, Porositéit verhënneren, Rëss an aner Schweess Mängel.

•  Symmetresch Schweess & Stress Relief: Formell Schweess muss strikt d'Prinzipien vum "symmetresche Schweißen" an "Back-Step-Schweißen" (Schweißen a kuerzen alternéierende Segmenter) verfollegen fir gläichméisseg thermesch Belaaschtung ze befreien an Verdrängung ze minimiséieren. Fir décke Stahlplacke strikt Virheizung an Interpass Temperaturkontrollen ëmsetzen.

•  Post-Assemblée Verifikatioun: Nodeems d'Assemblée fäerdeg ass, grëndlech nei Moossnamen d'Gesamtdimensioune, d'Camberwäerter an d'lateral Richtegkeet fir eng voll Konformitéit mat Ingenieurscoden an Design Zeechnungen ze garantéieren.

4. Weld Inspektioun an Anti-Corrosion Paint Touch-up

•  Non-Destructive Testing (NDT): Ultrasonic Testing (UT) oder Radiographic Testing (RT) pro Design Spezifikatioune ausféieren. All net-konforme Schweess muss komplett ausgeschnidden, nei verschweißt an nei getest ginn bis 100% qualifizéiert.

•  Weld Cleaning & Repainting: Schweißte Gelenker glat schleifen, Rost, Schlacken a Spatzen ewechhuelen, a prompt passend Anti-Korrosiounsprimer an Topcoat opdroen fir e kontinuéierlechen an intakte Schutzbeschichtungssystem ze garantéieren.

•  Surface Protection: Schützt Héichstäerkt Bolzenreibungskontaktflächen, Schrauberlächer a fäerdege Lackschichten vu Schweessspatten, Fett-/Uelegkontaminatioun a mechanesche Kratzer.

5. Ophiewe Punkten an Rigging Auswiel

Core Lifting Sécherheetsregel: Verännert ni Hebepunkten ouni Autorisatioun, vermëschen ni onpassend Rigging, an ënnerleien ni Komponenten un ongerechte Kräfte.

•  Use Designed Lifting Lugs: Benotzt ëmmer pre-entworf, Fabréck-engagéierten Liften (Pad Aen). Net approuvéiert Schweißen op der Plaz oder Lachbueren fir provisoresch Hebepunkte ass strikt verbueden. All Hebe-Schweißen mussen 100% NDT Inspektioun ënnerhuelen.

•  Rigging Kapazitéit Berechnung: Wielt Stol Drot Seeler, shackles, an opgehuewe slings streng baséiert op berechent Laascht, déi dynamesch Laascht Sécherheet Faktoren integréiert. Iwwerbelaaschtung ass strikt verbueden.

•  Corner Protectors: Installéiert Eckbeschützer (Weichmëttel / Kanteschutz) op all scharfen Ecker a Kante vun de Stahlmemberen fir ze verhënneren datt Drotseeler geschnidden oder beschiedegt ginn.

•  Temporär Verstäerkung: Füügt temporär Spannstämm/Membere fir strukturell schlank oder dënnwandeg Sektiounen (z.

6. Test Lift Test (Däerf ni iwwersprangen)

De Prozesslift ass déi lescht Verteidegungsbarriär géint Héichaccidenter.

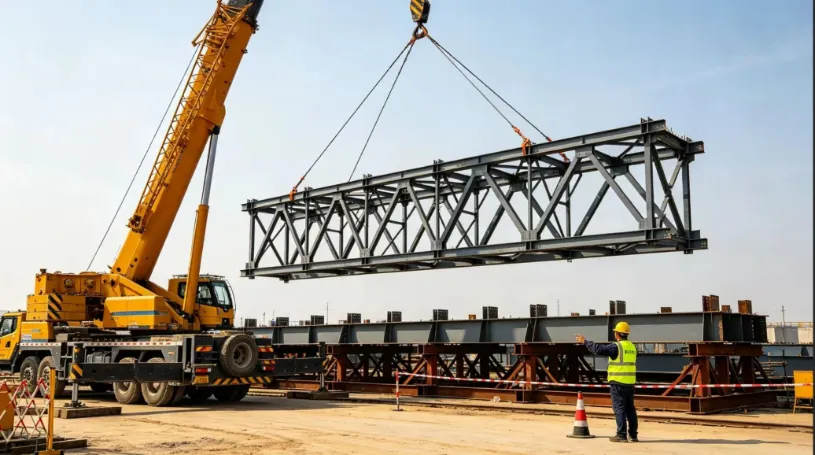

•  Lift an Hover: Huelt d'Komponente glat 200-300 mm fräi vum Montagejig, an hält se 5 bis 10 Minutten an der Loft suspendéiert.

•  Comprehensive Inspection: Grëndlech iwwerpréift: Belaaschtungsbedéngungen op Hebepunkten, Rigging Deformatioun, Gesamt- a lokal Member Oflehnung, Kranstabilitéit, Buedembestëmmung ënner Ausrigger, an all Interferenz oder Snagging op der Jig.

•  Direkt Ofsenkung op Abnormalitéit: Wann iergendeng ongewéinlech Kaméidi, strukturell Verzerrung oder exzessiv Buedemopléisung beobachtet gëtt, senkt d'Komponente direkt zréck op de Jig. Formell Hiewen däerf nëmme weidergoen nodeems Korrekturaktiounen guttgeheescht sinn.

7. Vollversammlung Hoisting, Positionéierung an Temporär Ofsécherung

•  Vereenegt Single-Persoun Signaléierung: Operatioune musse vun engem eenzegen ernannten Signalkommandant geleet ginn mat standardiséierte Handsignaler a Stëmmbefehl. Multiple-Persoun Signalisatioun a chaotesch Operatiounen si strikt verbueden.

•  Glatt Kranbewegungen: Ophiewen, schwenken (Schwénken) a Luffen (Boom-Derricking) musse glat a lues bleiwen. Vermeiden abrupt Arrêten, schaarf Wendungen oder Schocklaaschten. Buedem Crew muss Tag Linnen benotzen (Guide Seeler) fir eng Stabiliséierung vun der Komponent Orientatioun an Kollisioun mat bestehend Strukturen verhënneren.

•  Positionéierung & Direkt temporär Ënnerstëtzung: Eemol op de permanenten Ënnerstëtzer sëtzt, präzis d'Gitterachsen, d'Héicht an d'Vertikal Plumness feinjustéieren. Installéiert direkt temporär Ënnerstëtzungsstécker a festleeën Guy Kabelen.

•  Kär Sécherheet Rout Linn: Ni fräi de Kran Haken bis deStol Strukturbildt e stabilen, selbststännege strukturelle System.

8. Permanent Verbindung an Ofschloss Wierker

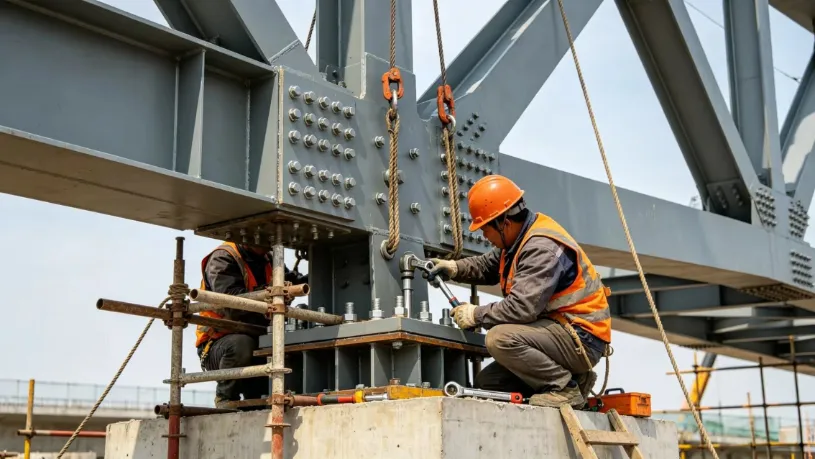

•  High-Strength Bolting Éischt: Prioritéit héich-Kraaft bolt Befestigung. Follegt strikt déi zweestufeg Spannsequenz: "Initial Tightening → Final Torque Tightening". Markéiert all Bolzen kloer no der leschter Spannung fir vermësst, locker oder iwwerdreiwen Bolzen ze vermeiden.

•  On-Site Splice Welding: Féiert op der Plaz Hënneschten a Splice Schweess an Multi-Pass Schichten, a maachen net-zerstéierend Testen (NDT) prompt nom Ofschloss.

•  Gesamtstrukturell Neimiessung: Neimiessung all allgemeng Dimensiounen, Héichten an Oflehnungswäerter. Eemol als konform zertifizéiert, séchert Hebeausrüstung, temporär Ënnerstëtzer an de Buedemmontage Jig ofgebaut.

•  Beschichtung Reparatioun & Iwwerreechung: Touch all beschiedegt Anti-Korrosioun a Feierbeständeg Beschichtungen iwwer betraff Gebidder fir déi fäerdeg Installatioun ze kompletéieren.

III. Kritesch Virsiichtsmoossnamen op der Plaz (Schlësselfäll ze vermeiden)

1. Assemblée Qualitéitskontroll Punkten

•  Solid Jig Foundation: De Buedem ënnert der Assemblée Jig muss fest, kompakt an niveller sinn. Montageaarbecht ass strikt verbueden op mëllem Buedem oder waasserdichtem Buedem wärend verreenten Wieder fir ongläich Siedlung ze vermeiden.

•  Strikt Pre-Camber Kontroll: Genau setzen d'Pre-Camber (absichtlech Upward Curve) fir grouss-span Memberen no Design Wäerter. Duebelpréift Miessunge virun an no der Montage fir no ënnen no der Erektion ze vermeiden.

•  Schwiereg Wiederschweißbeschränkungen: Direkt ophalen Open-Air-Schweißen bei staarkem Wand, Reen, Schnéi oder Gefriertemperaturen. Vergewëssert Iech datt fiicht Stahlflächen grëndlech mat Heizfackelen getrocknegt ginn ier Dir d'Schweißen erëm ophëlt.

•  Schützen High-Strength Bolt Reibungsflächen: Strikt schützt Bolzenkontakt Reibungsflächen. Schleifen, Uelegkontaminatioun oder Schweessspattverbrennunge si strikt verbueden, fir datt de Rutschkoeffizient den Ingenieursnormen entsprécht.

2. Obligatoresch Ophiewe Sécherheet Red Lines

•  Wiederverbueter: Ophiewen ass strikt verbueden während staarke Wand vu Kraaft 6 a méi héich (Wandgeschwindegkeet ≥ 10,8 m/s), dichten Niwwel, staarke Reen oder wann d'Nuechtbeliichtung net genuch ass.

•  Crane Outrigger Support: Crane Outriggers musse voll vun décke Stahllastverdeelungsplacke iwwer zolidd, verifizéiert Buedem ënnerstëtzt ginn, fir de Kran ze kippen oder d'Austrigger duerchzekréien.

•  Steif Sécherheetsausgrenzungszone: Etabléiert eng steif Barrière a kloer Ausgrenzungszone am Kranaarbechtsradius. Onerlaabt Personal ass streng verbueden fir an d'Géigend anzegoen, duerch ze goen oder ze bleiwen.

•  Pre-Shift Rigging Inspection: Inspektéiert all Hoisting Ausrüstung, Rigging Hardware, an Drot Seeler virun all Aarbechtsschicht. Ersat direkt wann gebrach Drot strands, exzessiv Verschleiung oder Kinks / Deformatiounen iwwerschreiden zulässlech Grenzen.

3. Gemeinsam Risiken a präventiv Moossnamen

•  Exzessiv Komponentdeformatioun: Pre-set Design Camber, füügt temporär Verstäerkungsstécker derbäi, befollegt symmetresch Schweesssequenzen, a maacht voll Liftbedingungslaaschtkontrollen.

•  Lifting Lug Tear-out Failure: Fëllt spezialiséiert strukturell Design fir Hebeblieder aus, suergt fir Vollpenetratiounsschweißen mat 100% NDT Inspektioun, a verbueden strikt net approuvéiert provisoresch Hebepunkten.

•  Crane Ground Settlement or Tipping: Vergewëssert a stäerkt de Buedem am Viraus, setzt schwéier Stahlplacke ënner Ausrigger, a kontrolléiert d'Buedemsiedlung während dem Testlift.

•  Strukturell Onstabilitéit no Placement: Installéiert séier Guy Kabelen an temporär Ënnerstëtzung Struts, strikt Duerchféierung vum Prinzip: "Ni Fräiloossung de Crane Haken ier d'Struktur geséchert ass."

•  Substandard High-Strength Bolting: Strikt schützt Reibungskontaktflächen, gëlt standardiséierte Dréimoment-Spannprozeduren, a kontrolléiert a Faarfmarkéiert all eenzel Bolzen nom Ofschloss.

IV. Resumé

De Kär Gestioun Logik vunop der Plaz Stol Struktur Assembléean integral hoisting kann zesummegefaasst ginn als: Präzisioun Buedem Assemblée, steiwe jig Kontroll, rigoréis hoisting Berechnung, glat a stänneg Levée, an ni Fräisetzung den Haken virum Ofsécherung.

Andeems déi véier kritesch Piliere strikt verwalten - jig Qualitéit, Schweißdeformatioun, Hebebelaaschtungsbedéngungen an temporär strukturell Stabilitéit - kënnen déi meescht üblech Konstruktiounsfehler a Sécherheetsaccidenter verhënnert ginn, déi eng sécher, zouverlässeg an effizient Léisung fir grouss-span Stolkonstruktioun.
