Stol Struktur Railway Station Ënnerhalt Depot

De Stahlstruktur Gare Ënnerhalt Depot ass e komplexe System deen Architektur, Strukturell Mechanik, Eisebunnstechnik a Prozessdesign integréiert. An eise Fabrikatiounsanlagen a China deele mir de ganze Gebai a verschidde Komponenten fir de Prefabrizéierungs- a Montagekonstruktiounsmodus z'erreechen.

Strukturell Form

● Frame Struktur: Gëeegent fir Ënnerhalt Schapp vun gewéinlech Passagéier Zich mat relativ kleng Spannungen a liicht Laascht.

● Gitterstruktur: Dëst ass déi am meeschte benotzt Form an den Ënnerhaltsschuppen fir Héich-Vitesse Zich a Kugelzich am Moment. Et besteet aus ville Stäben, déi duerch Wirbelen verbonne sinn, a bilden e risegt dreidimensional Gitter. Seng Virdeeler sinn: héich Steifheit a gutt seismesch Resistenz. Et kann d'Gewiicht vum Daach gläichméisseg op d'Ëmgéigend Sailen verdeelen, sou datt eng grouss Spannung ouni Sailen vun iwwer 60 Meter erreecht gëtt, wat et erlaabt Zich fräi an de Schapp ze verschécken.

● Laangspannbogen oder Röhre-Truss: Fir speziell Ënnerhaltworkshops, déi d'Erhiewung vun extrem grousse Komponenten erfuerderen, kann dës Zort Struktur benotzt ginn fir eng méi grouss intern Spillraum z'erreechen.

Strukturell Komponent Zesummesetzung

● Stolstrahl

● Stol Kolonn

● Kranstrahl

● Kolonn Ënnerstëtzung

● Horizontal Ënnerstëtzung

Produit Fall

Shanghai Hongqiao EMU Ënnerhalt Depot

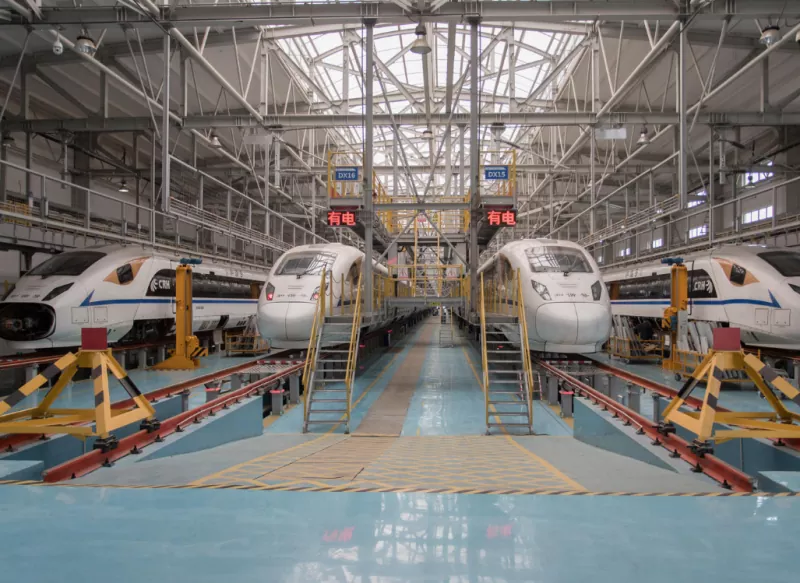

Den Daach vun der Ënnerhalt Schapp am Hongqiao EMU Maintenance Depot war ee vun de gréisste Stol Struktur Raster Daach an China zu där Zäit. Et war aus Dausende vu Stahlstäbchen zesummegesat, an all Staang hat Bolzen op béide Enden, déi an e festen Stahlkugel geschrauft goufen. De Virdeel vun dëser Verbindungsmethod ass héich Installatiounsgenauegkeet, séier Konstruktiounsgeschwindegkeet a kontrolléierbar Qualitéit. Et ass e komplexe System deen Disziplinnen integréiert wéi Déifbau, Mechanesch Ingenieur, Elektrotechnik, an Informatiounstechnologie. Säi grousst-spann Gitterdach gouf speziell entwéckelt fir seng effizient, dreidimensional a flexibel Ënnerhaltprozessfuerderungen z'erreechen, an et ass e perfekt Beispill vun der Eenheet vu Form a Funktioun.

Parameter (Spezifikatioun)

FAQ

1. Wat ass den Design Service Liewen vun der Stol Struktur Gare Ënnerhalt Depot?

Design Service Liewen: Normalerweis 50 Joer.

2. Wéi koordinéieren déi wichteg Ausrüstung am Wartungslager mat dem Stolkonstruktiounsgebai?

● Dräistäckeg Operatiounsplattform: D'Stolstrukturplattform ass enk mam Zuch befestegt, sou datt d'Aarbechter gläichzäiteg d'Ënnersäit, den Interieur an d'Spëtzt vum Zuch (inklusiv Pantographen a Klimaanlagen) z'inspektéieren, wat dreidimensional Operatiounen erméiglecht.

● Bréckkran (Kran): Suspendéiert ënner den Daachstahlstrahlen, hieft et 5-20 Tonnen Lenkrahmen, Motoren an aner grouss Komponenten. Besonnesch Kranstrahlen musse speziell entworf ginn fir zyklesch Lasten z'erhalen.

3. Firwat gesäit den Daach vun der Ënnerhalt Depot wéi engem Raster? Wat ass déi speziell Feature?

Et ass eng bolted sphäresch Node Gitterstruktur, wéi e risegt dreidimensional Spannnetz, besteet aus Dausende vu Stahlleitungen, déi duerch Bolzen mat zolitte Stahlbäll verbonne sinn. Säi Virdeel ass datt d'Laascht op all d'Memberen an d'Ëmgéigend Sailen verdeelt gëtt, fir en ultra-grousse Spannraum ouni Sailen z'erreechen.
