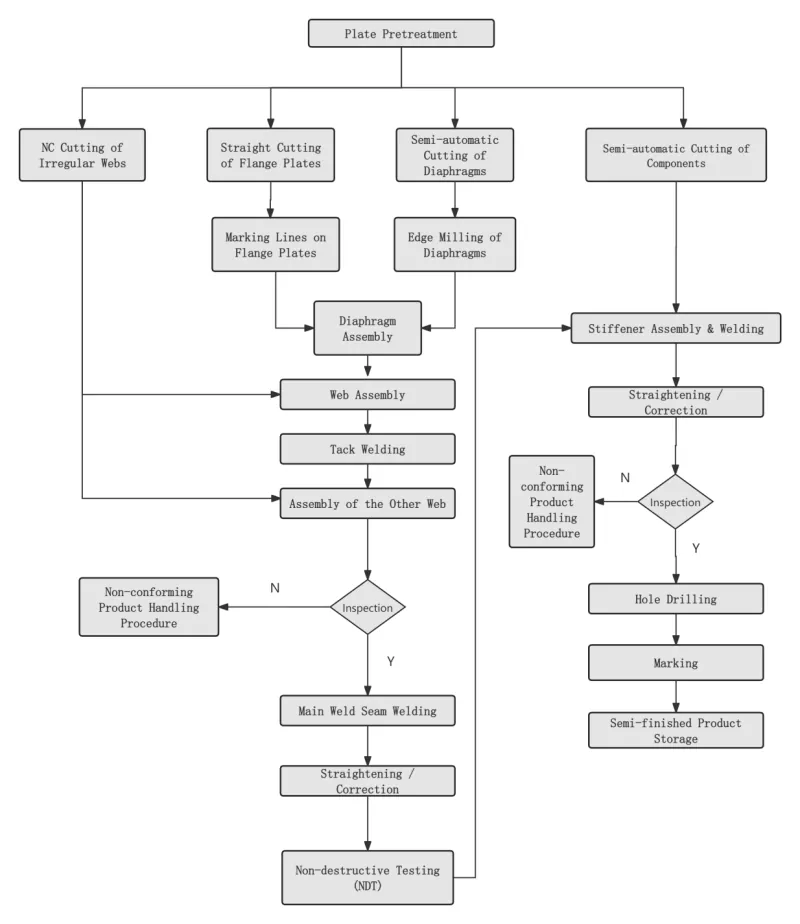

EIHE Steel Structure's Box Column Processing Flow & Engineering Application Achievements

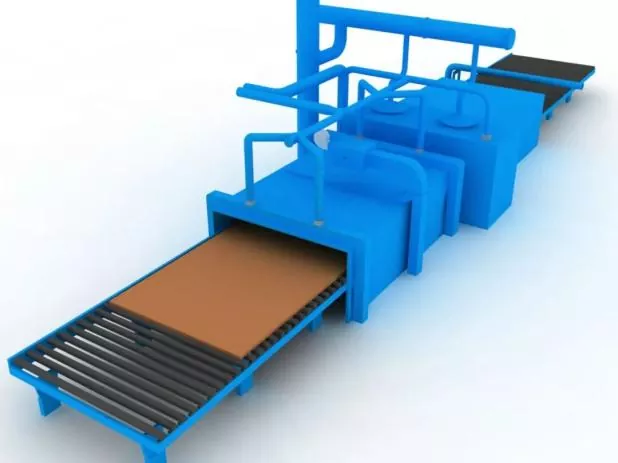

Schrëtt 1 Stolplack Surface Pretreatment

Duerchgefouert am Aklang mat Design oder Prozess Ufuerderunge virun Stahlplack blanking.

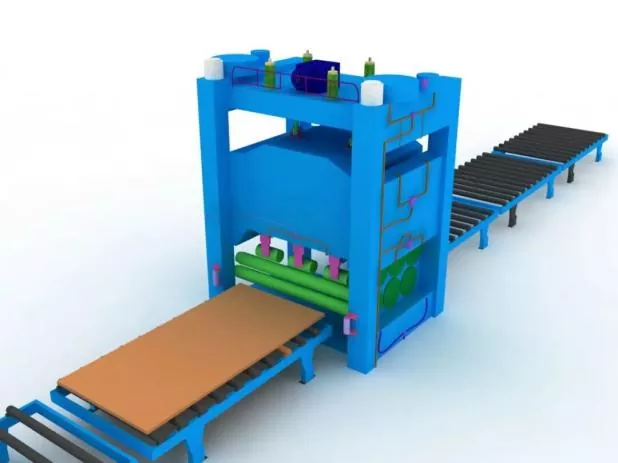

Schrëtt 2 Stahlplack Ausrichtung

Allgemeng Ausrichtung soll no der Stahlplack-Virbehandlung duerchgefouert ginn fir d'Genauegkeet vun der Blendung ze garantéieren an den internen Reschtspannung vun der Stahlplack ze entlaaschten.

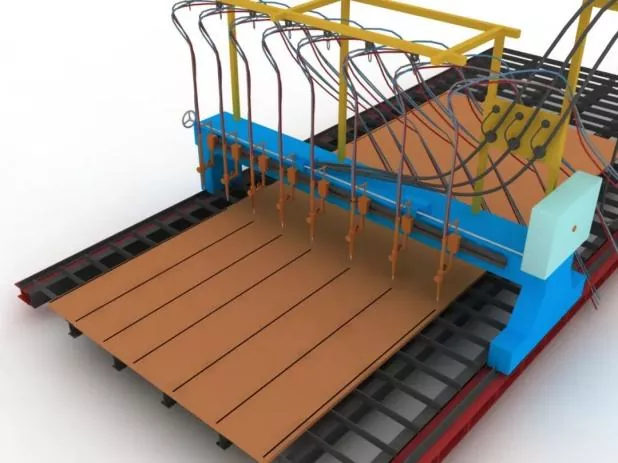

Schrëtt 3 Ausschneiden a Blanking vun Deeler

Virun opzedeelen, ajustéieren der opzedeelen Maschinn, confirméieren der nozzle Modell, a kontrolléieren d'Stabilitéit vum Loftdrock.

Wärend dem Ausschneiden, virhëtzt d'Schneidnaht vun der Stahlplack zuerst, a kontrolléiert d'Schneidgeschwindegkeet strikt.

Schrëtt 4 Sekundär Ausrichtung vun Deeler

Ausgefouert no Stahlplackebléien fir d'Versammlungsgenauegkeet ze garantéieren an den internen Reschtstress vu Stahlplacken ze reduzéieren.

Schrëtt 5 Astellung vun Jigs a Layout Linnen

Virun der Montage, Layoutlinnen a Jigs sollen als éischt gesat ginn.

Wärend der Installatioun vum Jig muss den horizontalen Niveau vun der ieweschter Ouverture geséchert ginn, a genuch Steifheit a Kraaft solle garantéiert ginn.

All jigs an Layout Linnen kann nëmmen a Gebrauch gesat ginn nodeems se vun designéierte Personal iwwerpréift an guttgeheescht.

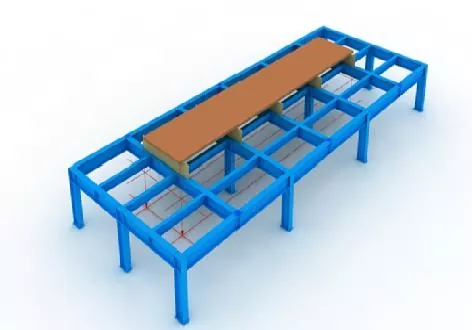

Schrëtt 6 Ënnert Panel Positionéierung

Genau positionéiert duerch Plumb Bob a Layoutlinnen.

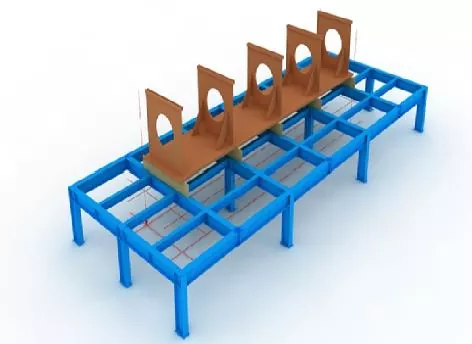

Schrëtt 7 Membranversammlung

Virun der Assemblée vun de Membranen, markéiert Positionéierungslinnen op der ënneschter Panel, a schwiewend Rust op béide Säiten vun de Linnen mat engem Schleifrad ewechzehuelen.

Nodeems d'Membranen opgeriicht sinn, fixéiert se duerch Schweißschweißen.

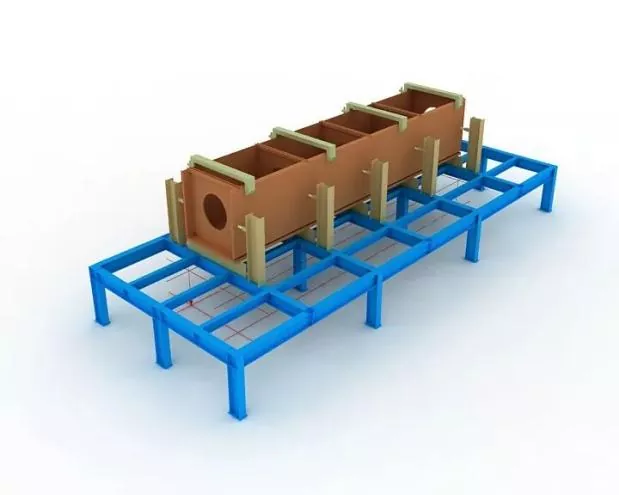

Schrëtt 8 Webversammlung

Nodeems de Web gesammelt a qualifizéiert ass, jack et enk géint d'Membran mat engem Jack, fixéiert se dann duerch Schweißschweißen.

Schrëtt 9 Uewer Panel Assemblée

Komplett präzis Positionéierung vun der ieweschter Panel mat Plumb Bob, fixéiert dann duerch Schweißen.

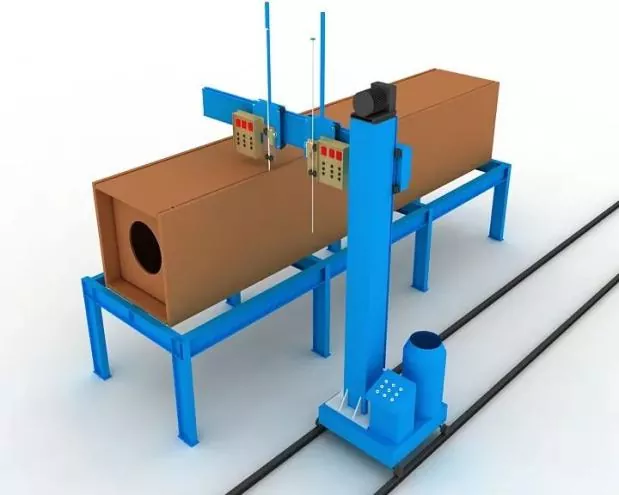

Schrëtt 10 Membran Electroslag Schweess

Single-sided electroslag Schweess gëtt fir Membran ugeholl.

Kupferhülsen fir Bogenstart a Läschung sollen an den ieweschte an ënneschten Ëffnungen vun Elektroslag-Schweißlächer während dem Schweißen installéiert ginn.

Schweessstroum a Spannung solle strikt am ganze Schweißprozess kontrolléiert ginn, an Opmierksamkeet soll bezuelt ginn fir d'Faarfännerung vum Elektroslag-Schweißberäich um Web ze beobachten.

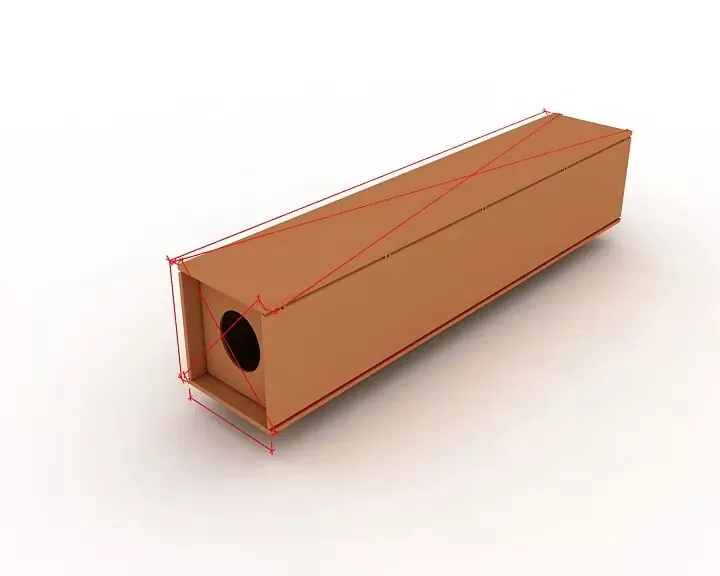

Schrëtt 11 Gesamtinspektioun

Wärend der Inspektioun konzentréiert Iech op ze kontrolléieren ob d'Komponentlängt, d'Diagonal Dimensiounen an d'Endsektiounsdimensiounen den Design- an Spezifizéierungsfuerderunge entspriechen, a korrigéieren all ausserhalb Toleranzdeeler.

Schrëtt 12 Enn Milling

Mill d'Enn Gesiicht no Montage a Schweess.

Garantéieren der Niveau vun Memberen an der parallelism tëscht Enn Gesiicht an milling Cutter.

Schrëtt 13 Sandstralung a Rustentfernung

Komplett Rustentfernung duerch Sandstralung wéi néideg nom Schweißen, dann iwwerdroen op d'Beschichtungskonstruktioun.

Assemblée Genauegkeet

Bei der Montage:

● Entspriechend Restriktiounen solle ugeholl ginn fir d'Schweißdeformatioun ze kontrolléieren.

● Schweißschrumpfungserlaabnes a raisonnabel ëmgedréint Verformung solle reservéiert ginn fir d'Komponentdimensioune ze kontrolléieren an d'korrekt Form ze garantéieren.

Déi zulässlech Ofwäichunge fir d'Fabrikatioun an d'Montage vu geschweißte Verbindungen, souwéi d'Dimensiounstoleranze vu strukturelle Komponenten, sollen den Ufuerderunge vum Code fir Akzeptanz vun der Bauqualitéit vu Stahlstrukturen (GB 50205) entspriechen.

Montage positionéieren Schweess

Et soll duerch semi-automatesch massiv Drot Gas Metal Arc Schweess (GMAW) ëmgesat ginn.

Welder

Schweiser, déi am Montage-Schweißen engagéiert sinn, mussen déi entspriechend Qualifikatiounszertifikater hunn, déi an der Technescher Spezifizéierung fir Schweißen vu Baustahlstrukturen (JGJ81) spezifizéiert sinn.

Positioun vun tack welds

D'Positioun vun de Schweißschweißen: D'Schweißschweißen sollen den Ufank an d'Enn vu formelle Schweißen vermeiden, a sollen net op Ecker, Kanten, Enden an aner kritesch Beräicher ufälleg fir strukturell Kraaft a Veraarbechtungsdefekter plazéiert ginn.

Fir T-Gelenker, Klebschweißen: Sull op béide Säiten symmetresch duerchgefouert ginn; mëttlerweil soll d'Schweißschweißen an der Groove sou vill wéi méiglech vermeit ginn.

Fir voll Pénétratioun Groove Schweißen: Tack Schweißen soll op der Groove fir Réckgoging gemaach ginn, zB Réckgoging.

D'Montage- a Schweißpositioune vu Schweißbelagplacke souwéi Run-on- a Oflafplacke solle mat den zoustännegen Normen entspriechen

Schweess Material

D'Schweißmaterialien, déi fir d'Versammlung an d'Schweißen benotzt ginn, solle konsequent sinn mat deene fir formell Schweißen, dh déiselwecht Schweißmaterialien wéi am offiziellen Schweißen sollen ugeholl ginn.

Fir Assemblée Schweess tëscht héich-Kraaft Stol an niddereg-Kraaft Stol, Schweess Material soll am Aklang mat der niddereg-Kraaft Stol Grad ausgewielt ginn.
